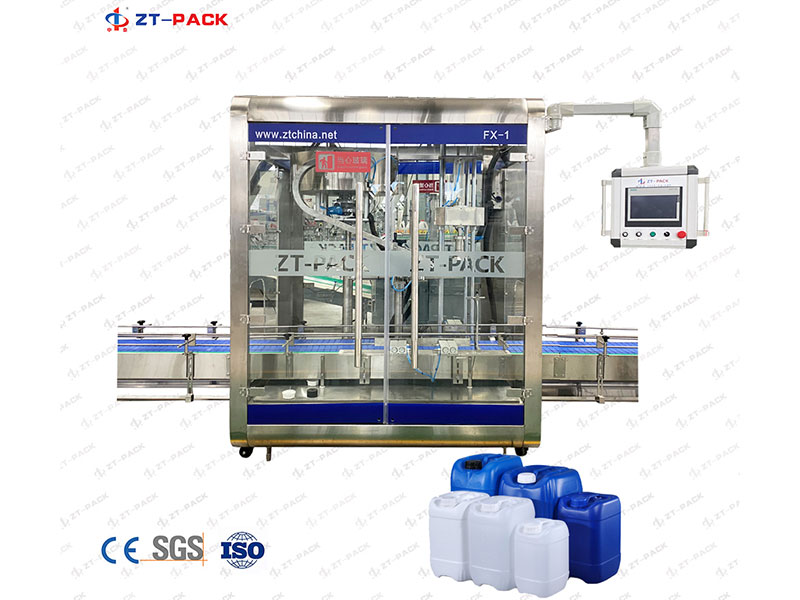

Укупорочный автомат для канистр объёмом 10-30 л, FX-1

Укупорочный автомат для канистр объёмом 10-30 л, FX-1

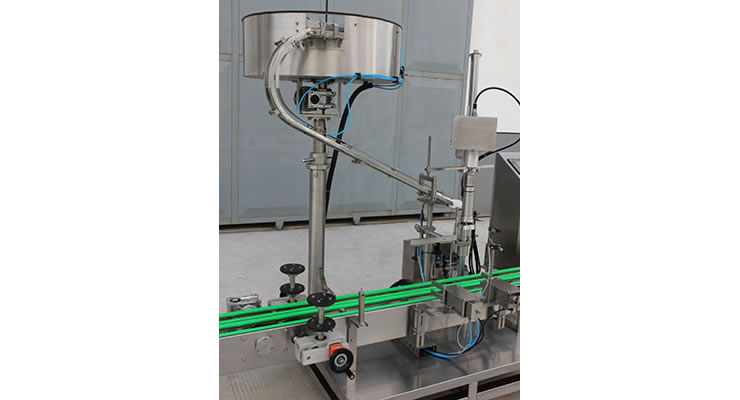

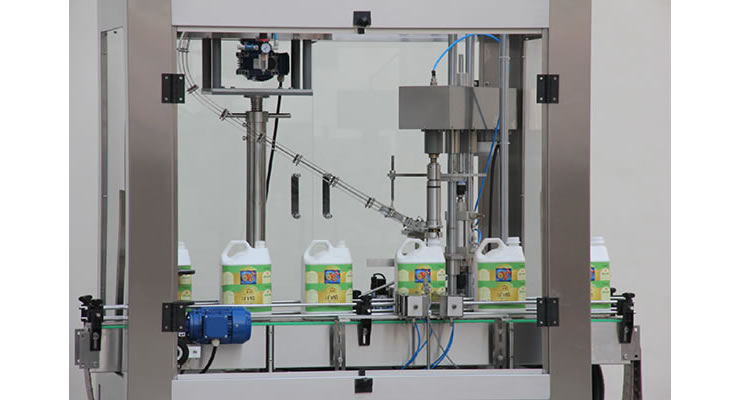

Представленный укупорочный автомат используется для закручивания крышек на плоских сосудах и канистрах объёмом 10-30 л. Данная укупорочная машина выполняет несколько процедур одновременно, а именно подачу тары в модуль укупорки, распределение и навинчивание крышек, а также транспортировку тары к следующей секции упаковочной линии. Для выполнения автоматического захвата и позиционирования крышек задействуется современная технология, позволяющая избежать их повреждения. Когда датчики определяют недостаточное количество крышек, машина для укупорки автоматически приостанавливает свою работу. Кроме того, автомат способен распознавать повреждённые сосуды и устранять их с линии.

Основные рабочие параметры:
  • Электропитание: 220В; 50 Гц
  • Мощность: 1.5 кВт
  • Источник чистого воздуха: 0.6 MПa
  • Формат тары: Д: 160~360 мм
    Ш: 140~260 мм
    В: 250~500 мм
    (мин: 140 × 200 ×320 мм, макс.: 260 × 290 ×500 мм)

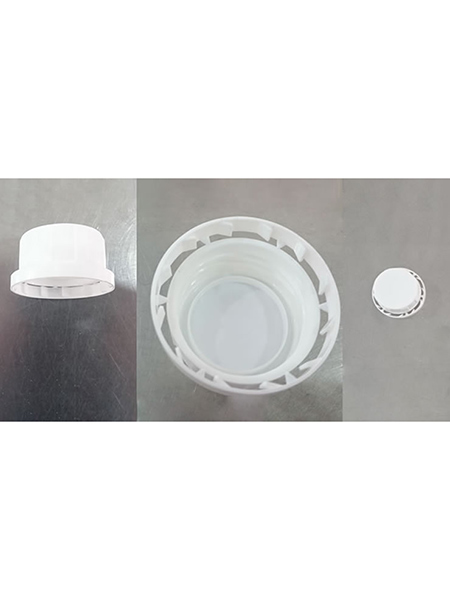

  • Диаметр крышки: Φ20-Φ70 мм
  • Высота крышки: 15-30 мм
  • Производительность: ≤1200 шт./ч
  • Вес: около 580 кг
  • Габариты: 2000×1000×1600 мм
  • Расход воздуха: 100 л/м
  • Кол-во укупорочных головок: 1
  • Воздушное давление: 0.5~0.7 MПа
Характеристики:

1. Параметры работы укупорочного автомата можно легко отрегулировать для работы с тарой различного формата.

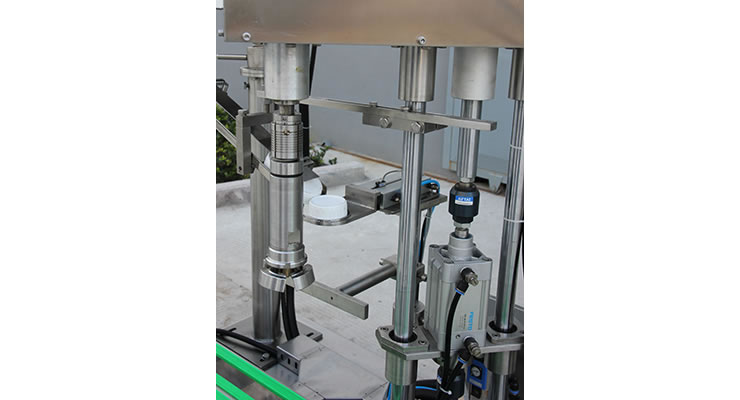

2. Автомат выполняет высокоточное закручивание крышки посредством пневматического двигателя, скорость вращения которого можно регулировать.

3. Специальные датчики используются для контроля количества доступных крышек.

4. Автоматическое выполнение таких функций, как подача тары, навинчивание крышек и распределение сосудов.

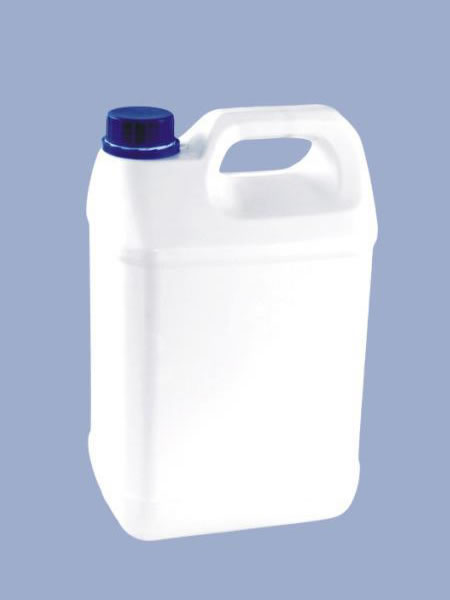

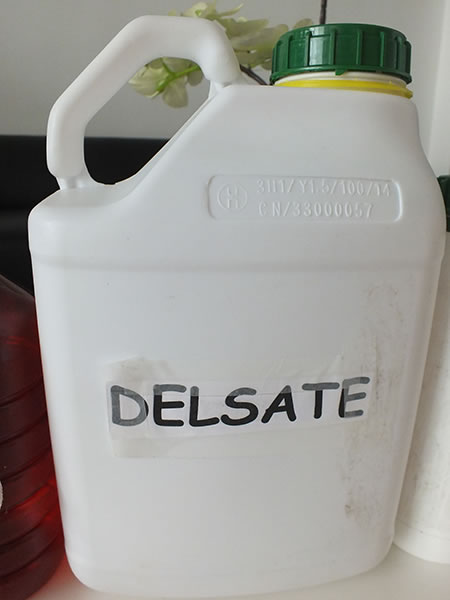

Допустимые форматы тары:
Конфигурация
№ Наименование Модель / характеристики Шт . /комплектов Кол-во Примечание
1 Позиционирующее гнездо Два отверстия шт. 1
2 Прерыватель тока Одна фаза, 16 A шт. 1 CHNT
3 Контактор AC 0910 шт. 1 CHNT
4 Реле DC 24В; 8 штук шт. 1
5 Выключатель DC24V; 4.2A шт. 1
6 ПЛК S7-200 CN 6ES7 216-2BD23-0XBB шт. 1 Siemens
У стройство коммуникационной связи шт. 1
7 Сенсорный экран SA-7B шт. 1 Siemens
8 Электрический преобразователь 220 В ; 0.75 кВт шт. 2 Schneider
220 В ; 0.37 кВт шт. 3 Schneider
9 Кнопка Красная шт. 1 Schneider
Зелёная шт. 1 Schneider
10 Сигнализация комплект 1 Schneider
11 Регулятор сопротивления 2W10K комплект 2
12 Водомасляный сепаратор AW4000 ( большой ) шт. 1
AW2000 ( малый ) шт. 1
13 Ручной золотниковый клапан MS-44MF шт. 1
MS-22MF шт. 1
15 Волоконный усилитель VRF-N шт. 2
16 Волокно NF-TB01 шт. 2
17 Пневматическое реле давления HLP-110E шт. 1
18 Фотоэлектрический датчик BGS-S08N шт. 2
19 Двигатель с переменной частотой вращения NMRV050 0.37 кВт 1:30 комплект 1
20 Цилиндр MALΦ32×80 шт. 2
TN25×100 шт. 1 Airtac
DNC-80-40-PPV-A шт. 1 Festo
DNC-80-100-PPV-A шт. 1 Festo
21 Вертикальный двигатель YS7124 0.37 кВт комплект 1
