Автомат для упаковки в пакеты саше, DXD-110

Автомат для упаковки в пакеты саше, DXD-110

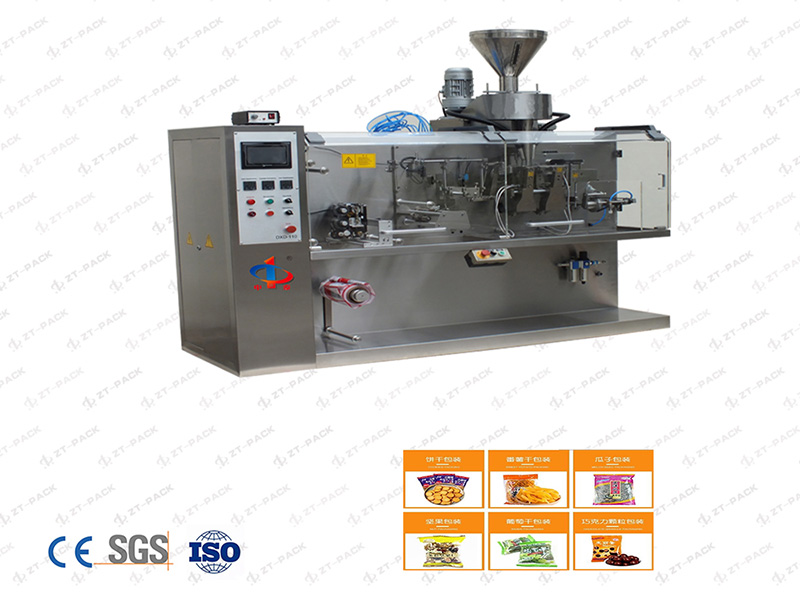

Горизонтальный автомат для упаковки в пакеты саше серии DXD-110 способен осуществлять автоматическую упаковку жидкостей, порошковых и гранулированных продуктов в одинарные или двойные пакеты типа "саше". Упаковочная машина с высокой точностью выполняет заваривание пакета снизу, сверху и по бокам. Благодаря контроллеру ПЛК она эффективно упаковывает продукцию, а затем расфасовывает готовые пакеты в картонные коробки. Автоматическая машина для упаковки в пакеты саше выполнена из устойчивых к коррозии материалов и оборудована защитным стеклом, которое не позволяет пыли распространяться по помещению.

Обратная связь

Основные параметры:

Упаковочный материал	М ногослойная плёнка
Упаковываемая продукция	Порошки, гранулы, жидкости
Производительность	40-80 шт ./ мин
Точность	+/-1%
Ширина пакета	50-110 мм
Высота пакета	50-120 мм
Макс . объём пакета	60 мл
Мощность	2 кВт
Расход воздуха	0 м3 / мин
Напряжение	380 В , 50 Гц
Масса	600 кг
Габариты	20607501400 мм

Характеристики:

Автомат используется для упаковки продуктов питания, удобрений, медицинских препаратов и т.д. Быстро и легко изменив соответствующие настройки, машину можно использовать для работы с жидкими, порошковыми и гранулированными материалами.
Система частотного регулирования оборудована импортированным двигателем, который обеспечивает точную и стабильную работу аппарата.
Загрузочный шнек контролируется сервоприводом для максимально точной расфасовки продукта.
Фасовка и запечатывание происходят раздельно, что позволяет облегчить процесс перенастройки оборудования для различных целей использования.
Упаковочная машина формирует пакеты саше методом термосваривания и подходит для работы с такими материалами, как ПЭ, ПП, ПЭТ и т.д.
Интегрированная система управления оснащена модулем ПЛК, фотоэлектрическими датчиками, кодирующим устройством и бесконтактным концевым выключателем.
Механизм вытягивания пакета использует систему позиционирования ПЛК для максимальной точности процесса.

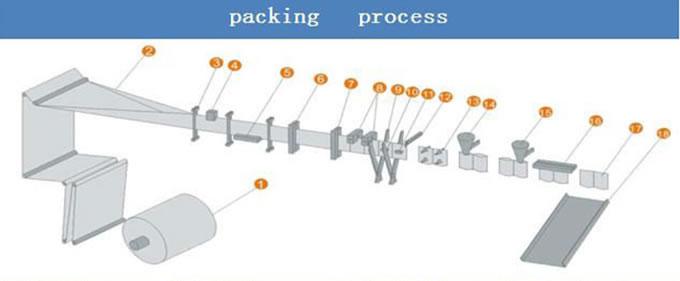

Этапы упаковки

1. Разматывание плёнки
2. Формование пакета
3 Подача плёнки
4. Срабатывание фотоэлемента
5. Заваривание дна пакета
6. Заваривание пакета с одной стороны

7. Заваривание пакета с другой стороны
8. Осуществление насечки
9. Резка
10. Захват пакета
11. Захват пакета
12. Вытягивание пакета

13. Открытие пакета
14. Наполнение пакета I
15. Наполнение пакета II
16. Заваривание горловины пакета
17/18. Разгрузка наполненных пакетов

Конфигурация

№	Наименование	Страна производитель	Марка
1	Контактор	Франция	Schneider
2	Термоматрицы	Франция	Schneider
3	Прерыватель цепи	Франция	Schneider
4	Преобразователь частоты	Франция	Schneider
5	Кнопки	Франция	Schneider
6	ПЛК	Франция	Schneider
7	Сервосистема	Франция	Schneider
8	Сервопривод	Франция	Schneider
9	Силовой выключатель	Франция	Schneider
10	Вентилятор	Тайвань	SUNON
11	Датчики	Япония	SUNX
12	Бесконтактный концевой выключатель	Южная Корея	Autonics
13	Кодирующее устройство	Япония	Omron
14	Магнитное тормозное устройство	Германия	KEB
15	Вакуумный эжектор	Япония	Convum

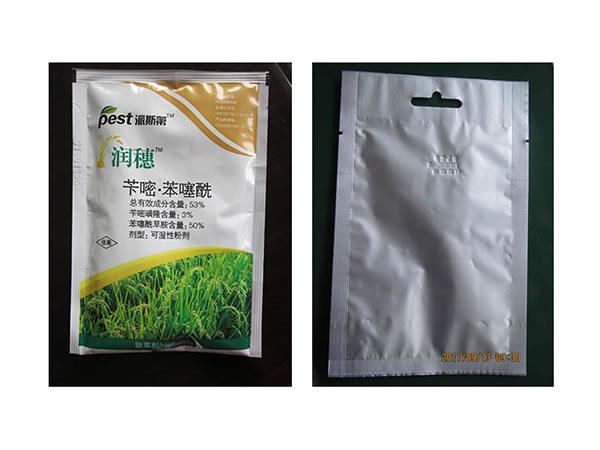

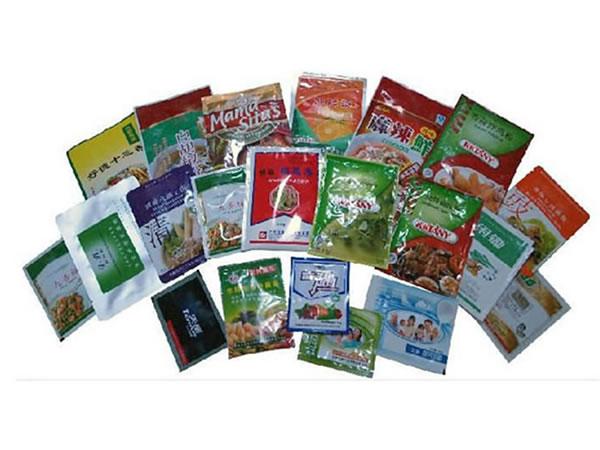

Образцы пакетов
